品質管制

品質管制


在PCB品檢製程中,包括AOI、OS電測、AVI、驗孔、終檢等檢驗後,若無法即時給予檢驗註記,很可能在後續的搬運堆放時,發生錯置,而導致出貨品質異常,進而影響公司信譽。所以,檢驗註記是品檢過程不可或缺的重要工作。

以下MARKING自動設備主要應用於PCB半成品的批號、二維碼、 X-0ut、NG畫報等相關的註記作業。

  • 噴印系列:TM-2010S、TM-2000S、TM-2000INLINE、 TM-2000OUTLINE、TM-2000ET
  • 貼標系列:TM-200、TM-200INLINE
  • 雷射系列:TM-3000INLINE
  • 畫報系列:TM-1000T、TM-2010T、TM-2010DS、TM-2010DSS

TM-2010S多向式噴印蓋章機

應用範圍:

  • 印刷基板上的品名、LOGO、批量序號、製造年月日、英數字的噴印。
  • 高機能&低成本.英數字.漢字噴字機能標準裝備。
  • 可另外選購QR Code. Data Matrix. Bar code噴印機種。

特點說明:

  • 此機係依據TM-2010A功能,配合機台縮小需求所設計,所以不但保留了原始的強大功能,而且生產效率更好,作業更簡便。

特點說明:

  • 多列排版噴印:不受限排版數,可在一個工作週期完成多列噴印工作,不需重覆噴印。
  • 噴印位置記憶:完成噴印相關設定值後,可依料號直接存入電腦,相同料號只需設定ㄧ次,節約工時。
  • 操作設定簡便:噴印定位採用紅外線光點引導,電腦自動記憶座標,完全不需人工計算座標。

TM-2000S皮帶式噴印批量管制機

應用範圍:

  • 印刷基板上的品名、LOGO、批量序號、製造年月日、英數字的噴印。
  • 高機能&低成本.英數字.漢字噴字機能標準裝備。
  • 可另外選購QR Code. Data Matrix. Bar code噴印機種。

設備功能:

  • 採用連續式噴印油墨循環系統,噴印速度極快,而且瞬間即乾,不會汙染板面。
  • 具備自動投收料功能,使作業人員的工作更有效率。
  • 採單/雙面噴印模式設計,可依照噴印需求,隨時調整噴印模式。
  • 收料可依照堆疊方式,設定數量,自動分疊收料。

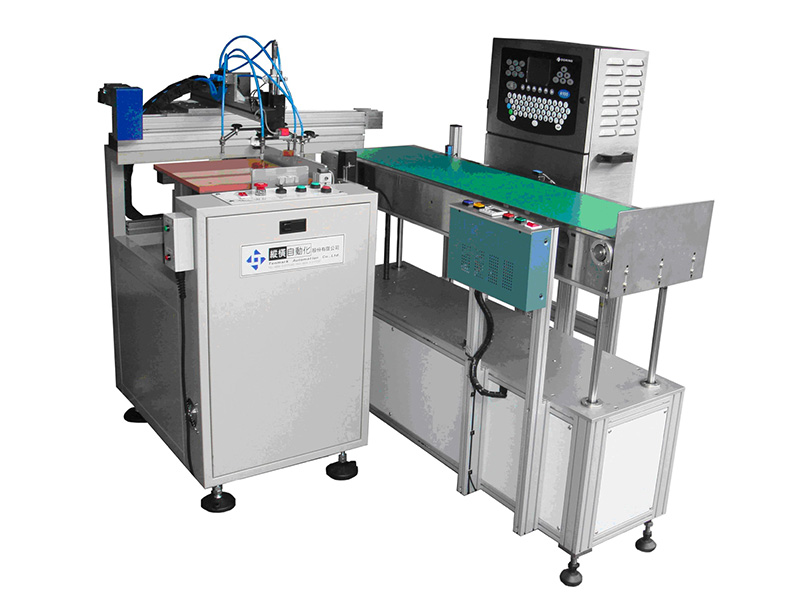

TM-2000ET數板蓋章機

應用範圍:

  • 採用穩定性極佳的機械滑臂配合紅外線雷射對位,全機定位機組均採用伺服馬達對位精準,是目前效率最佳的結構設計。
  • 係特別針對PCB廠快速量產的生產型態所設計,快速準確完成ET蓋章,節約人力。
  • 收料載台採用高精度皮帶組,具收料及數板雙功能,蓋章作業及數板作業一氣呵成。

TM-3000 ONLINE在線光纖式雷射批量管制機

應用範圍:

  • 應用於印刷電路板批量管制作業,整合於壓合製程線上,使用光纖雷射刻印批號、序號、製造日期或英數字與二維碼。
  • 本設備前端可整合縱橫自動化測厚機。
